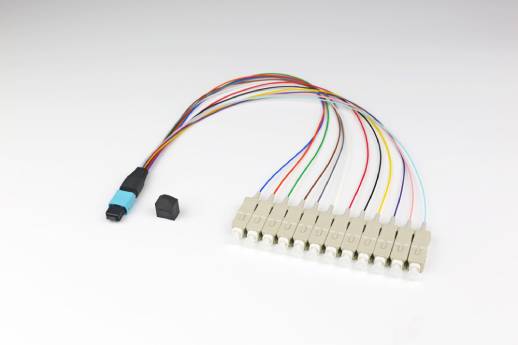

MPO(Multi-fiberPushOn)光纖跳線是由連接器和光纜組成,是一種高密度的光纖傳輸跳線。MPO連接器為MT系列連接器之一,是一種多芯多通道的插拔式連接器,MT系列的插芯都采用插芯端面上左右兩個直徑為0.7mm的導引孔與導引針(又叫PIN針)進行精準連接。

　　MPO連接器相較于其他連接器,最主要的特點是緊湊設計、跳線芯數多。MPO連接器與SC連接器的尺寸相同,但可容納12或24根光纖,因此,MPO可大大節省機柜布線空間。目前MPO連接器有8芯、12芯、24芯、48芯、72芯、144芯數設計,其中比較常見的是12,24芯MPO跳線。40GMPO-MPO光纖跳線,一般采用12芯的MPO多模插芯;100GMPO-MPO光纖跳線,則一般采用24芯的MPO插芯。

　　MPO光纖連接器包含了光纖、護套、耦合組件、金屬環、引腳、防塵帽等,而且引腳部分分為公頭和母頭兩種形式。公頭連接頭有兩個PIN針,而母頭連接頭則沒有。MPO連接器之間的連接是通過PIN針進行精確對準的。在對接連接器時,裝在插芯尾部的彈簧會對插芯提供一個推力,使其與適配器鎖死。連接器主體的一側有一個"鍵",有"凹凸"之分,用于限制連接頭的相對位置,即P1,P2等。在連接器主體側有一個稱為"白點"的標記,用于指定連接器的插入側。

　　詳解MPO光纖跳線連接器的接線方法

　　一般一個光鏈路需要兩根光纖才能完成整個傳輸過程,極性就是光纖鏈路兩端的發送端(Tx)到接收端(Rx)之間的互連匹配。

　　三種線序的MPO極性分類:

　　TypeA(直通型):跳線兩端纖芯排列位置相同,即一端的1對應另外一端的1,一端的12對應另外一端的12。兩端的Key鍵朝向是相反的,keyup對應keydown。

　　TypeB(交錯型):跳線兩端纖芯排列位置是相反的,即一端的1對應另外一端的12,一端的12對應的是另外一端的1。兩端的key鍵朝向是相同的,即keyup就對應keyup,keydown就對應keydown。

　　TypeC(成對交錯型):C型的MPO跳線是相鄰的一對纖芯位置交叉,即一端的纖芯1對應另外一端的2,一端的纖芯12在另外一端是11。兩端的Key鍵朝向也是相反的,keyup對應keydown。

　　三種極性的連接方式不同的極性方法使用不同種類的MPO主干光纜。但是,所有的方法都要利用雙工跳線來形成光纖鏈路。TIA標準也定義了兩種不同種類的LC或SC雙工光纖跳線來完成端對端的雙工連接:A-A型(交叉型)跳線和A-B型(直通型)跳線。

　　與其他光纖連接器相比,MPO連接器具有體積小、精度高、密度大等特點,它的出現極大地提高了光網絡的普及,降低了生產成本。因此MPO跳線被廣泛應用于在布線過程中需要高密度集成光纖線路環境中,如FTTX及40/100GSFP、SFP+等收發模塊或設備內外部的連接應用。
